Вы когда-нибудь держали в руках книгу по ремонту и думали, что все эти метки на шкивах и шестернях — для избранных, у кого есть лазерный 3D-сканер и два высших образования? Спешу вас разочаровать: выставление меток ГРМ на Skoda Octavia — это не ракетостроение, а четкий, почти ритуальный процесс, который при должной сноровке занимает не больше часа. Но цена ошибки здесь — не просто переделка работы, а капитальный ремонт головки блока цилиндров и, возможно, всего мотора. Поэтому давайте сразу договоримся: никакой спешки, только трезвый расчет и точное следование инструкции.
Прежде чем лезть под капот, нужно четко понимать, с каким именно мотором вы имеете дело. На Шкоде Октавии разных поколений устанавливалась целая россыпь бензиновых и дизельных агрегатов: от старых добрых 1.6 MPI (BFQ/BSE) с ремнем, до современных 1.4 TSI и 2.0 TDI. Именно от типа двигателя зависит, увидите ли вы классические метки на шкивах или будете искать лазерные отверстия на маховике. Например, на моторах серии EA111 (1.4 TSI) метки на распредвалах — это прорези в шестернях, которые должны смотреть строго друг на друга и совпадать с плоскостью головки блока. А вот на дизелях 1.9 TDI (ALH) все хитрее: там есть метка на маховике и специальное отверстие в корпусе сцепления для фиксатора. Не зная этих нюансов, вы рискуете выставить все «на глазок», что приведет к фатальным последствиям при первом же запуске.
Первое правило любого грамотного диагноста — подготовить не только руки, но и весь инструментарий. Просто снять ремень и перекинуть его на новую метку не получится, если шкив коленвала сидит на конусной посадке или прикипел от времени. Вам понадобится стандартный набор ключей и головок (от 10 до 22 мм), мощный вороток с удлинителем для откручивания болта шкива коленвала, а также динамометрический ключ — без него вы просто не затянете болты с нужным моментом, и вся конструкция развалится на первых тысячах оборотов. Не забудьте и про специальные фиксаторы, если они предусмотрены конструкцией вашего мотора. Для многих двигателей VAG эти фиксаторы — не роскошь, а единственный способ гарантированно не сбить фазы.

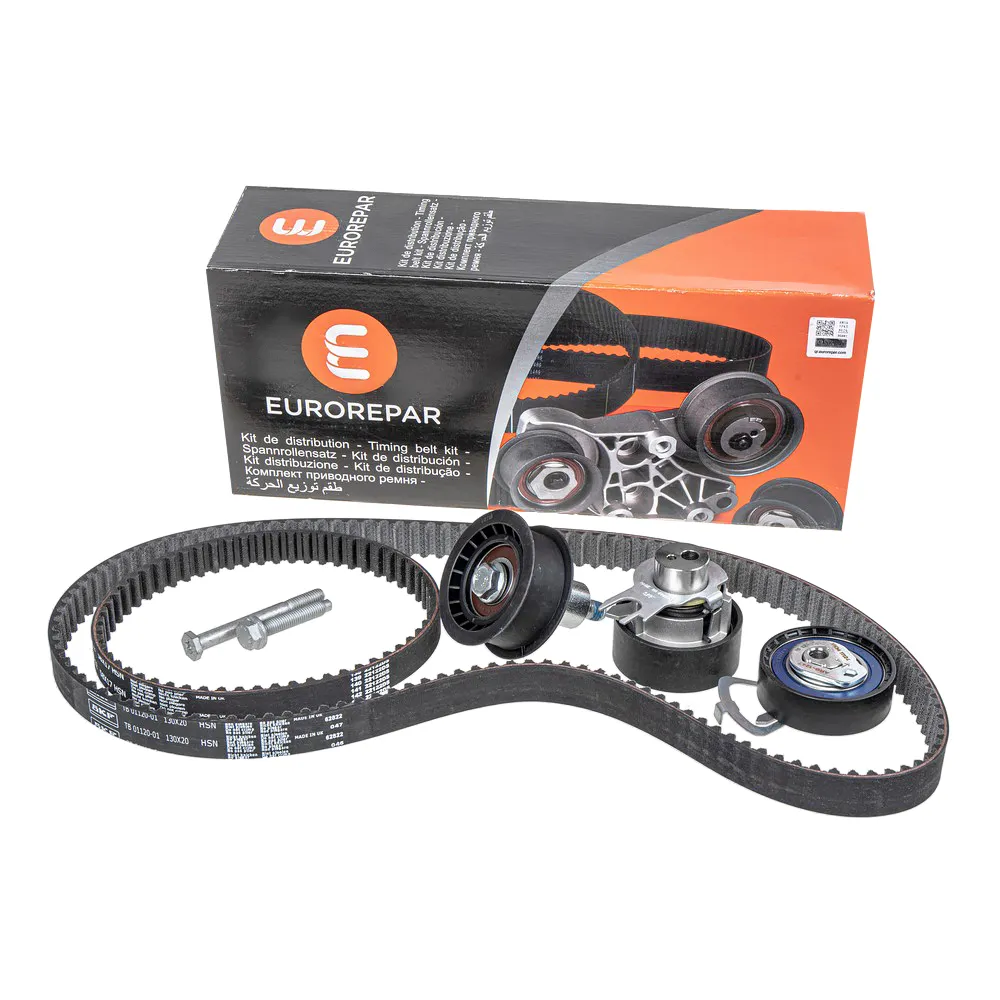

Отдельно стоит сказать о состоянии самого ремня и роликов. Если вы меняете ремень ГРМ, то менять обводные и натяжной ролики — это не прихоть, а техническая необходимость. Старый ролик с подклинивающим подшипником может перескочить на зуб, а это сразу же собьет все метки. Лучше сразу купить качественный ремкомплект (Contitech, Gates или INA) и не мучиться. Также обратите внимание на состояние помпы: на многих моторах она приводится тем же ремнем, и если у нее есть люфт или подтекает антифриз — меняйте её в этот же заход, иначе через 10 тысяч километров придется разбирать все заново. И, конечно, не забудьте про сальники коленвала и распредвалов — пока есть доступ, заменить их проще и дешевле.
Куда поставить автомобиль? Идеальный вариант — подъемник или смотровая яма, так как вам понадобится доступ и к нижней части двигателя для снятия защиты картера и доступа к шкиву коленвала. Если работаете на ровной площадке, обязательно затяните ручник и поставьте упоры под задние колеса. Машина не должна покатиться, когда вы будете с усилием откручивать центральный болт шкива. Кстати, этот болт часто затянут с моментом более 200 Нм, и чтобы его сорвать, лучше попросить помощника включить пятую передачу и нажать на тормоз — так вы застопорите коленвал и не повредите зубья маховика.
Пошаговый алгоритм для бензиновых моторов 1.6 MPI
Возьмем за основу самый распространенный и относительно простой мотор — 1.6 MPI (BSE, BSF, BFQ). Начнем с того, что обесточиваем автомобиль, снимаем клемму с аккумулятора. Далее снимаем пластиковую защиту двигателя и декоративную крышку. Откручиваем верхнюю крышку ремня ГРМ (она держится на нескольких болтах). Теперь нам нужно провернуть коленвал до совпадения меток. Удобнее всего это делать, вставив головку на 19 в отверстие шкива коленвала и проворачивая его по часовой стрелке (если смотреть спереди). На маховике или на шкиве есть специальная риска, которая должна совпасть с выступом на блоке двигателя.
Когда метка коленвала выставлена, переходим к распредвалам. На этом моторе распредвал один, и на его шестерне есть метка, которая должна указывать строго вверх и совпадать с выступом на головке блока. Если она не совпадает — проворачиваем коленвал еще на один оборот (360 градусов), так как поршни первого цилиндра могут быть в положении ВМТ, а не в такте сжатия. Это классическая ошибка новичков, когда они выставляют метку коленвала, но забывают, что распредвал должен стоять в правильной фазе. После того как все метки совпали, фиксируем распредвал специальным приспособлением или просто надежно удерживаем его ключом, чтобы он не провернулся.
Теперь самое интересное — снятие старого ремня. Ослабляем натяжной ролик, откручиваем его и снимаем ремень с шестерен. Ни в коем случае не проворачивайте коленвал и распредвал после снятия ремня, иначе метки собьются. Устанавливаем новый ремень, начиная с шестерни коленвала, затем через ролики на шестерню распредвала. Важно, чтобы ремень лег без перекосов и все зубья точно сели в канавки. Натягиваем ремень роликом, следя за тем, чтобы указатель на ролике совпал с меткой. Проворачиваем коленвал на два полных оборота и проверяем совпадение всех меток. Если все совпало — отлично, можно собирать в обратном порядке.
Особенности дизельных моторов и TSI
Если у вас дизельный мотор 1.9 TDI (ALH), алгоритм будет другим. Здесь метка на маховике выставляется через специальное отверстие в корпусе сцепления, куда вставляется фиксатор — толстый болт или специальный штифт. Насос-форсунки или ТНВД также имеют свои метки, и их сбивать нельзя. На моторах серии 2.0 TDI (BKD) используется система с двумя распредвалами и специальным приспособлением для их фиксации. Там метки на звездах распредвалов выставляются в специальные прорези, и без фирменного фиксатора VAG (T10100) сделать это правильно практически невозможно. Китайские аналоги фиксаторов часто имеют люфт, что дает погрешность в один-два градуса, а на дизеле это может привести к жесткой работе и ошибкам по датчику распредвала.
На бензиновых турбомоторах 1.4 TSI (CAXA, BWA) метки выставляются по специальным прорезям на звездах распредвалов, которые должны быть строго параллельны друг другу и перпендикулярны плоскости головки блока. Для коленвала используется фиксатор, вставляемый в отверстие в блоке. Здесь же есть и фиксатор маховика. Важно помнить, что на TSI ремень ГРМ находится не с торца двигателя, а со стороны коробки передач, что добавляет неудобств в работе — приходится снимать опору двигателя и частично поддомкрачивать агрегат. Но суть та же: выставить ВМТ первого цилиндра, зафиксировать валы и аккуратно надеть новый ремень.
Какой бы мотор у вас ни был, всегда проверяйте метки после натяжения ремня. Проверните коленвал на два оборота вручную и убедитесь, что все метки снова на месте. Только после этого можно запускать двигатель. Если после запуска вы слышите посторонние звуки, двигатель троит или горит Check Engine — немедленно глушите мотор и проверяйте фазы газораспределения. Иногда ошибка в один зуб не проявляется на холостых, но дает о себе знать на высоких оборотах, когда поршень встречается с клапаном. А вот это уже — капитальный ремонт.
Типичные ошибки и советы от практика
Самая распространенная ошибка — это попытка выставить метки без снятия шкива коленвала. На многих моторах шкив сидит на шпонке или на конусной посадке, и если вы его сняли, а потом поставили обратно не в ту позицию, метка на нем уже не будет совпадать с меткой на блоке. Поэтому всегда ориентируйтесь на метки на шестерне коленвала, а не на шкиве. Второй момент — недоверие к меткам на старом ремне. Если ремень уже растянут или перескочил на зуб, его метки будут врать. Доверяйте только меткам на шестернях и блоке.
Еще один важный нюанс — момент затяжки болта шкива коленвала. Многие затягивают его «от души», что приводит к срыву резьбы или повреждению шпоночного паза. Обязательно используйте динамометрический ключ и соблюдайте предписанные значения. Для большинства моторов VAG это около 180-200 Нм плюс доворот на 90 градусов. Если болт старый и уже был затянут по методу «смазать и затянуть», лучше заменить его на новый — они часто идут с пластичной смазкой и одноразовые. Не экономьте на таких мелочах, ведь от этого зависит надежность всей системы ГРМ.
Когда вы уже все собрали и запустили двигатель, не спешите радоваться. Дайте мотору поработать на холостых оборотах 10-15 минут, проверьте, нет ли подтеков масла и антифриза. Затем обязательно проверьте коды ошибок сканером. Если все чисто, можно совершить тест-драйв. Но даже после этого я советую через 100-200 километров пробега снова открыть крышку ремня ГРМ и визуально проверить натяжение. Ремень мог немного растянуться, и его нужно подтянуть. Это нормальная практика для новых ремней, и если вы ее проигнорируете, то рискуете получить тот самый перескочивший ремень и убитые клапана.
| Параметр | Мотор 1.6 MPI | Мотор 1.4 TSI | Мотор 1.9 TDI |
|---|---|---|---|
| Тип привода ГРМ | Ремень | Ремень | Ремень |
| Метки на распредвале | Риска на шестерне | Прорези на звездах | Метка на маховике |
| Фиксатор коленвала | Не требуется | Спец. отверстие в блоке | Отверстие в корпусе сцепления |
| Интервал замены | 60-90 тыс. км | 120-180 тыс. км | 60-90 тыс. км |
Как видите, ничего сверхъестественного в выставлении меток ГРМ на Шкоде Октавии нет. Главное — внимательность, аккуратность и наличие правильного инструмента. Если вы сомневаетесь в своих силах или у вас нет динамометрического ключа и специальных фиксаторов, лучше обратиться в сервис. Но если вы все сделали правильно, то экономия на работе мастера будет приятным бонусом, а уверенность в исправности автомобиля — бесценна. Удачи на дорогах!
