Согласитесь, наступает момент, когда даже самая надежная отечественная коробка передач начинает докучать владельцу: то вой на пятой, то хруст при переключении, а то и вовсе вылетает передача. Прежде чем нести агрегат в сервис и выкладывать круглую сумму за работу, стоит разобраться, насколько сложен этот процесс на самом деле. Разборка КПП ВАЗ 2110 — это не высшая математика, а вполне посильная задача для гаража, если подойти к ней с умом и подготовкой.
Многие боятся лезть внутрь коробки, считая ее чем-то непостижимым, но на деле механика там простая и логичная. Я разбирал десятки таких агрегатов и могу сказать: 80% успеха — это чистота и правильный инструмент. В этой статье я расскажу не по книжке, а по практике, как разобрать коробку ВАЗ 2110, начиная от снятия с автомобиля и заканчивая дефектовкой деталей. Вы узнаете, какие подводные камни встречаются на пути и как не наделать дров, пытаясь сэкономить на ремонте.
Прежде чем хвататься за ключи, запомните главное правило: разборка КПП ВАЗ 2110 своими руками требует идеальной чистоты. Любая песчинка, попавшая внутрь картера, способна убить подшипники за считанные километры. Поэтому мой вам совет: вымойте агрегат керхером или хотя бы ветошью с сольвентом до того, как начнете его разбирать. Это не блажь, а необходимость — вы должны видеть, что откручиваете, и не занести грязь внутрь.
Что касается инструмента, то стандартного набора часто не хватает. Вам понадобятся головки на «10», «13», «17», а также мощная отвертка с плоским лезвием для поддевания стопорных колец. Обязательно приготовьте съемник для стопорных колец (пассатижи с раздвижными губками), так как без него снять кольца с валов будет крайне мучительно. Также пригодится молоток с мягким бойком (киянка) и медная или латунная выколотка — сталью по стали бить нельзя, иначе повредите шестерни.
Отдельно скажу о снятии коробки с автомобиля. Если вы планируете разбирать КПП, не снимая ее с машины (что крайне неудобно), лучше сразу отказаться от этой затеи. Работы по снятию агрегата требуют ямы или подъемника. Вам придется открутить карданный вал (на классике) или приводы (на переднеприводной «десятке»), отсоединить тросы переключения, слить масло и открутить коробку от двигателя. На ВАЗ 2110 это делается снизу, и доступ к верхним болтам крепления к блоку цилиндров ограничен — нужны удлинители и карданные шарниры для головок.
Разборка корпуса: снимаем сцепление и крышки
Итак, коробка у вас на столе. Первым делом снимаем вилку выключения сцепления и сам выжимной подшипник — они находятся в колоколе. Далее откручиваем болты крепления передней крышки картера. Здесь часто возникает проблема: крышка «прикипает» к прокладке. Не пытайтесь поддеть ее отверткой по всему периметру — рискуете повредить привалочные плоскости, и потом коробка потечет. Лучше слегка постучать киянкой по бобышкам крышки, чтобы она отошла.
После снятия передней крышки перед вами предстанет механизм переключения передач. Его нужно аккуратно демонтировать, запоминая положение всех тяг и вилок. Мой совет: сфотографируйте все на телефон перед разборкой. Это сэкономит вам часы нервов при сборке, когда вы будете пытаться вспомнить, куда какая тяга вставлялась. Внутри корпуса вы увидите штоки и вилки — их лучше сразу пометить маркером, чтобы не перепутать местами.
Далее откручиваем болты по периметру картера сцепления. Тут важный нюанс: болты разной длины, и если вы забудете, какой откуда, при сборке можно упереть длинный болт в шестерню. Разложите болты отдельно или вкрутите их сразу в свои же отверстия на несколько оборотов. Когда все болты выкручены, разъединяем половинки картера. Делается это также киянкой, постукивая по шву через деревянную проставку. Не пытайтесь развести половинки отверткой — только погнете плоскости.
Демонтаж валов: первичный, вторичный и дифференциал
Снимаем верхнюю половину картера. Перед вами лежат первичный и вторичный валы в сборе, а также дифференциал. Здесь нужно быть предельно внимательным. Сначала вынимаем первичный вал (тот, что с зубьями для сцепления), затем вторичный. Они сидят в подшипниках, которые запрессованы в картер. Чтобы вынуть валы, необходимо поддеть их снизу отверткой или специальным съемником, но аккуратно, чтобы не повредить шестерни.

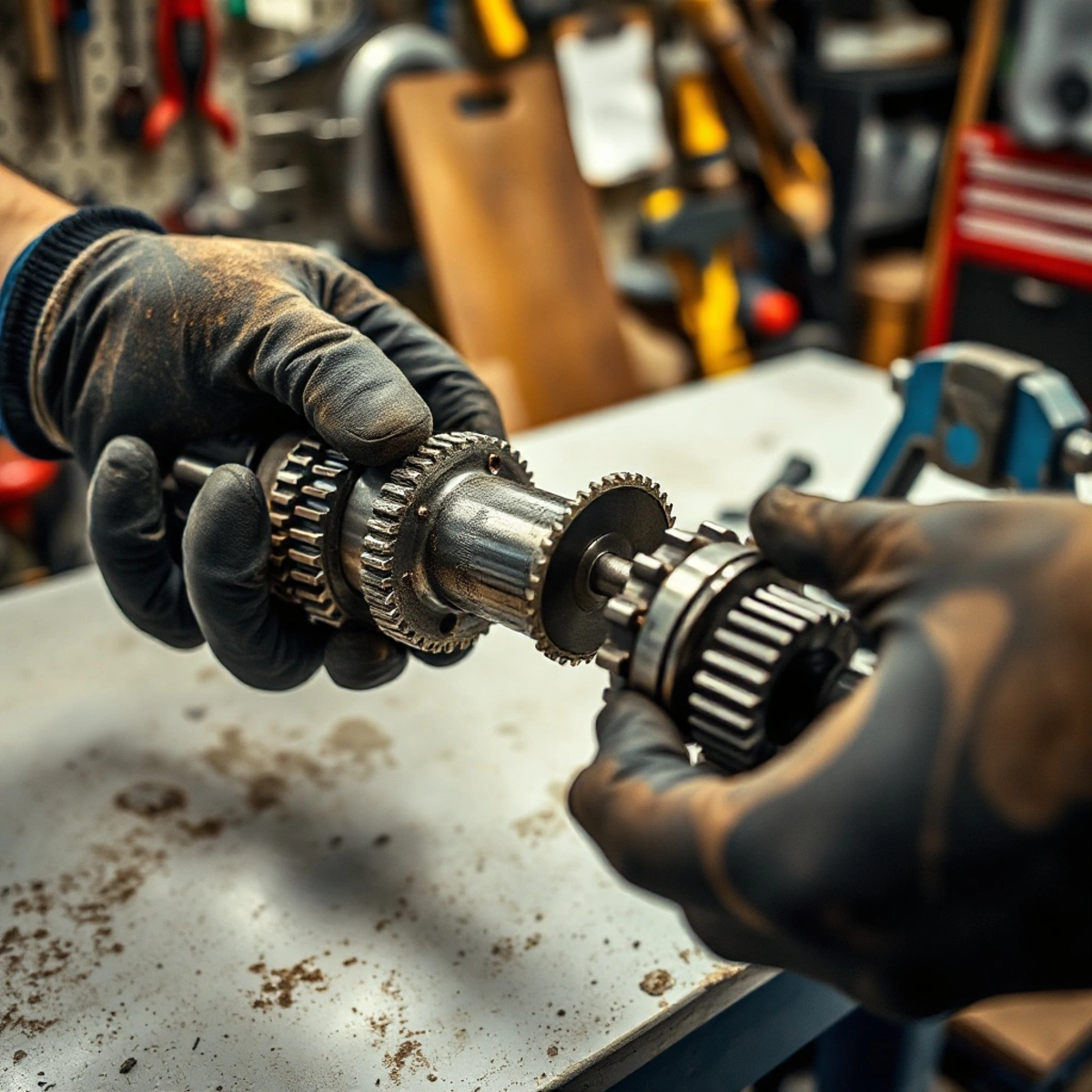

Разборка вторичного вала — самый ответственный этап, если вам нужно заменить шестерни или синхронизаторы. Вал представляет собой «слоеный пирог»: шестерни, синхронизаторы, стопорные кольца и втулки. Чтобы снять шестерню, нужно снять стопорное кольцо. Для этого и нужны специальные пассатижи. Кольца сидят туго, и часто ржавеют. Если кольцо не поддается, не кантуйте — используйте WD-40 и аккуратно покачайте пассатижи.
Дифференциал вынимается вместе с подшипниками. Его разбирать нужно только в том случае, если вы меняете сальники полуосей или подшипники дифференциала. Если проблема была в гуле, который усиливался на поворотах, то виноват именно дифференциал. Не забудьте проверить зацепление главной пары — на зубьях ведомой шестерни не должно быть сколов и выкрашиваний. Люфт между шестернями полуосей в дифференциале не должен превышать 0,1 мм.
Типичные ошибки и дефектовка
Самая частая ошибка новичка — потерять стопорные кольца или перепутать их местами. Кольца бывают разной толщины и ширины, и они подбираются для устранения осевого люфта шестерен. Если поставить кольцо не той толщины, появится гул или закусывание. Поэтому при разборке складывайте кольца и шестерни в строгой последовательности. Лучше всего нанизывать их на проволоку или стержень в том порядке, в котором они шли с вала.
Вторая частая проблема — повреждение шлицов синхронизатора. Если при разборке вы увидели замятые шлицы на ступице или на шестерне, эту деталь нужно менять. Также обратите внимание на состояние подшипников: они должны вращаться без заеданий и люфта. Проверните их пальцами — если чувствуете шероховатость, смело выбрасывайте. Экономия на подшипниках выльется в повторный ремонт через 10 тысяч километров.
Проверьте состояние вилок переключения. На ВАЗ 2110 они часто стираются по торцевой поверхности, из-за чего передачи начинают включаться с хрустом или вылетать. Если вилка имеет заметную выработку, ее лучше заменить. Также осмотрите штоки — они не должны быть погнуты. И обязательно проверьте, как сидят сальники. Если они дубелые и потрескавшиеся, замените их, даже если внешне выглядят нормально.
Сборка: что важно помнить
Сборка — это обратный процесс, но с нюансами. Перед установкой валов обязательно нанесите свежую трансмиссионную смазку на все шестерни, синхронизаторы и подшипники. Не жалейте ее — лишняя смазка вытечет в картер, а вот недостаток приведет к сухому трению при первых оборотах. Обязательно замените сальники коленвала (если снимали коробку с двигателем) и сальники полуосей.
При установке стопорных колец следите, чтобы они сели в канавки до конца. Неполная посадка кольца — это авария при первом же включении передачи. Проверьте осевой люфт шестерен на валу — он должен быть минимальным, в пределах 0,05-0,1 мм. Если люфт больше, нужно подобрать кольцо потолще. Сборку картера производите на чистую плоскость, обязательно используйте свежий герметик или новую прокладку.
После сборки коробки, но до установки на автомобиль, обязательно проверьте включение всех передач. Проворачивая первичный вал рукой, попробуйте включить каждую передачу. Они должны включаться четко, с легким усилием, без хруста. Если что-то заедает — разбирайте и ищите причину, иначе на машине вы это уже не исправите. Кстати, а вы знали, что на ВАЗ 2110 можно установить коробку от ВАЗ 2109 с тросовым приводом? Это популярный тюнинг, но требует переделки кузова.
Помните: разборка КПП ВАЗ 2110 — это не гонка, а кропотливая работа. Если вы все сделаете правильно, коробка прослужит еще долго. И не забывайте про уровень масла после установки на авто — залейте столько, сколько предписано заводом, обычно это около 3,3 литра. Лучше перелить чуть-чуть, чем недолить, но в разумных пределах.
| Операция | Инструмент | Время (мин) |
|---|---|---|
| Снятие КПП с авто | Ключи, головки, домкрат | 60-90 |
| Снятие крышек и механизма | Отвертки, киянка | 15-20 |
| Разборка валов | Съемник колец, пассатижи | 30-40 |
| Дефектовка и сборка | Микрометр, герметик | 60-120 |
Если вы ищете ответ на вопрос, как разобрать коробку передач ВАЗ 2110, чтобы заменить синхронизаторы или подшипники, то эта инструкция — ваша база. Но помните, что для полной диагностики нужен опыт. Если после разборки вы видите, что шестерни имеют сильный износ или сколы, не пытайтесь «подогнать» старые — это не тот случай, где можно сэкономить. Новая шестерня в паре с изношенной будет работать некорректно и быстро выйдет из строя.
Заодно проверьте состояние вилки сцепления и самого выжимного подшипника. Если они в масле, значит, сальник первичного вала пропускает. Это типичная болезнь «десяток». Замените сальник обязательно, иначе масло будет лететь на диск сцепления, и оно начнет буксовать. Кстати, а сколько масла вы заливаете? Многие льют «по привычке» 3 литра, а нужно 3,3. Нехватка масла — это перегрев коробки и преждевременный износ подшипников.
Не забывайте про технику безопасности. Работая с пружинами и стопорными кольцами, используйте защитные очки — кольцо, вылетевшее из пассатижей, может попасть в глаз. Не подставляйте пальцы под шестерни при снятии — они тяжелые и могут прищемить. И обязательно используйте только качественный инструмент: дешевые головки «слизывают» грани болтов, и тогда вы потратите часы на высверливание.
После сборки и установки коробки на авто, обкатайте ее. Первые 500 км — щадящий режим, без резких стартов и высоких оборотов. Это нужно для приработки новых деталей. После обкатки проверьте уровень масла и подтяните все крепления. Если появится гул или вой — значит, вы что-то сделали неправильно. Не тяните с диагностикой, сразу снимайте и проверяйте зазоры.
И последний совет от практика: если вы никогда не разбирали КПП, не делайте это в одиночку впервые. Позовите опытного товарища или хотя бы держите под рукой руководство по ремонту с картинками. Разборка коробки ВАЗ 2110 своими руками — это реально, но требует внимательности и аккуратности. Удачи на дорогах!
