Представьте ситуацию: вы крутите стартер, а двигатель даже не пытается схватить. Аккумулятор свежий, искра есть, а машина молчит. Знакомая картина? Прежде чем грешить на модуль зажигания или форсунки, давайте вспомним, что без топлива вся эта электрика — просто груда железа. В этой статье я расскажу, как быстро и точно проверить топливный насос на ВАЗ 2110, не имея под рукой дорогого диагностического сканера, и что делать, если проблема именно в нем.
На инжекторных «десятках» стоит электрический бензонасос, погруженный прямо в бак. Его задача — создать стабильное давление в топливной рампе, обычно в районе 2.8–3.2 атмосферы (для 8-клапанных и 16-клапанных моторов). Если давление падает или насос не включается вовсе, мотор либо не заводится, либо работает с провалами, плавает на холостых и теряет мощность. Важно понимать: сам насос выходит из строя не так часто, как кажется. Чаще виноваты электрические цепи, реле или предохранители. Поэтому проверку всегда начинаем с простого и идем к сложному.
Первичная проверка: слушаем и нюхаем
Самый быстрый способ понять, работает ли насос, — это прислушаться. Когда вы включаете зажигание (поворачиваете ключ в положение «ON», не заводя мотор), в салоне с заднего сиденья должна раздаться короткая гудящая или жужжащая работа в течение 2–3 секунд. Это насос нагнетает давление в магистрали, а затем электронный блок управления (ЭБУ) отключает его до момента запуска. Если этого звука нет — есть повод копнуть глубже.
Однако тишина не всегда означает смерть насоса. Возможно, реле не срабатывает, перегорел предохранитель или оборвалась проводка. С другой стороны, даже если жужжание есть, это не гарантия нормальной работы. Бывает, что насос гудит, но из-за износа щеток или забитого фильтра-сетки не создает нужного давления. Поэтому после прослушивания переходим к проверке электрической части. Для этого нам понадобится мультиметр и, желательно, контрольная лампа с лампочкой на 12 вольт.
Не забываем про безопасность. Работаем в хорошо проветриваемом помещении, вдали от открытого огня и источников искр. Бензин — летучая жидкость, и пары могут вспыхнуть от малейшей искры. Перед тем как лезть под заднее сиденье или в монтажный блок, обязательно снимаем клемму с аккумулятора, если собираемся отсоединять разъемы.
Электрика: реле, предохранитель и проводка
Начнем с предохранителя. В ВАЗ 2110 за питание бензонасоса отвечает предохранитель F2 в монтажном блоке под капотом (обычно на 15 Ампер). Достаем его и осматриваем: если перемычка внутри расплавлена или разорвана — вот и причина. Но просто заменить его недостаточно, ведь предохранитель сгорает не просто так. Чаще всего это признак короткого замыкания в цепи или перегрузки, вызванной подклинивающим мотором насоса. Перед заменой проверьте проводку на перетертости, особенно в местах, где она проходит под днищем или в гофре у бензобака.
Далее ищем реле бензонасоса. На «десятках» оно находится в дополнительном монтажном блоке, который расположен справа под торпедой (или в салоне, в зависимости от года выпуска и комплектации). Реле обычно имеет маркировку или отличается по цвету. Как его проверить? Включаем зажигание и слушаем, щелкает ли оно. Если щелчок есть — реле работает, если нет — возможно, проблема в самом реле или в управляющем сигнале с ЭБУ. Можно временно замкнуть контакты реле перемычкой (соблюдая осторожность!), чтобы принудительно подать питание на насос. Если он заработает — реле под замену.
Теперь проверяем питание на самом насосе. Для этого снимаем подушку заднего сиденья, откручиваем лючок доступа к бензонасосу (обычно он закрыт пластиковой крышкой). Отсоединяем фишку с проводами. Включаем зажигание и мультиметром в режиме вольтметра измеряем напряжение между плюсовым и минусовым контактами. В момент включения зажигания там должно кратковременно появиться около 12 вольт. Если напряжение не приходит, виновата проводка от реле до насоса. Если напряжение есть, а насос молчит — проблема в самом насосе.
Манометр: проверка давления — самый точный метод
Слуховой и электрический тесты хороши, но они не показывают главного — давления. Именно для этого нужен топливный манометр. Это незаменимый инструмент для диагностики, и он должен быть в арсенале любого, кто ремонтирует ВАЗ 2110 самостоятельно. Манометр подключается к топливной рампе. На рампе есть специальный золотник (штуцер), закрытый колпачком, как на колесе. Надеваем на него шланг манометра и закрепляем хомутом.
Итак, подключаем манометр, включаем зажигание. Давление должно подняться до 2.8–3.0 атмосфер и держаться. Затем заводим двигатель и смотрим на показания. На прогретом моторе давление должно быть в пределах 3.0–3.2 атмосфер. Если при включении зажигания давление вообще не поднимается — насос не качает. Если поднимается, но очень медленно или не достигает нормы — забит фильтр грубой очистки (сетка) на входе насоса или сам насос изношен и не развивает мощность.
Обратите внимание на скорость падения давления после выключения двигателя. Исправная система должна держать давление в рампе несколько минут. Если оно резко падает до нуля, это указывает на обратный клапан, который находится либо в корпусе насоса, либо на топливной рейке (регулятор давления). Это не всегда говорит о неисправности самого насоса, но требует внимания. По сути, проверка манометром отвечает на главный вопрос: «почему не работает бензонасос на ВАЗ 2110» или работает, но не так, как надо.
Стресс-тест производительности и типичные ошибки
Помимо статического давления, важно проверить производительность насоса — сколько топлива он может прокачать за единицу времени. Для этого отсоединяем обратную магистраль (трубку, идущую от рампы к баку) и опускаем ее в пустую емкость. Запускаем двигатель и засекаем 30 секунд. За это время исправный насос должен налить не менее 1 литра бензина. Если меньше — насос «умирает», его производительность упала, и на высоких оборотах двигателю будет не хватать топлива, что приведет к провалам и рывкам.

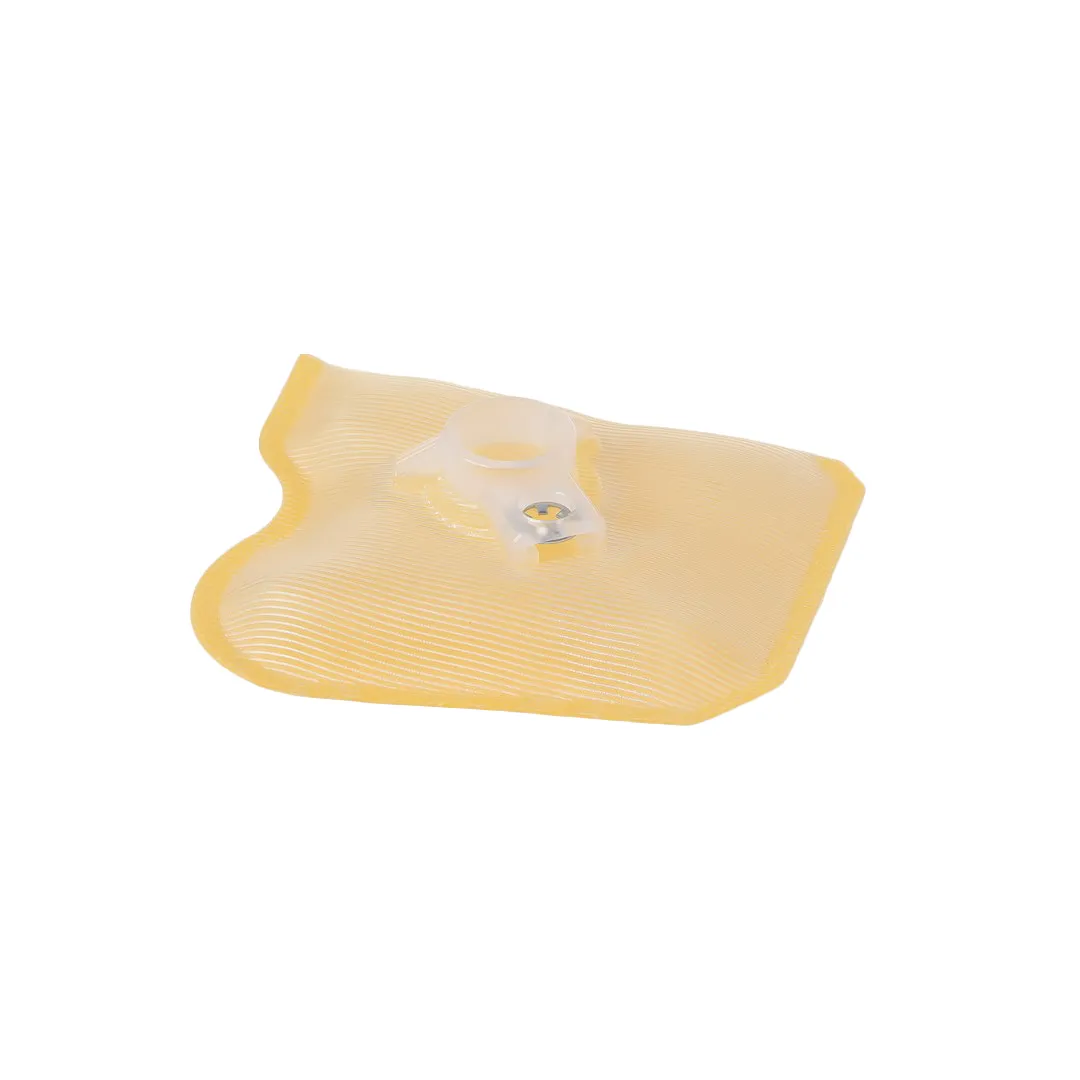

Частая ошибка новичков — сразу менять насос, не проверив сеточку-фильтр. Забитая грязью сетка создает огромное сопротивление на входе, насос начинает работать с перегрузкой, гудеть и в итоге сгорает. Поэтому, если насос шумит сильнее обычного, а давление в норме, первым делом снимите и промойте сетку. Заодно проверьте состояние самого бака — если там ржавчина или грязь, новый насос долго не проживет. Бак придется мыть.
Еще один момент — полярность подключения. Если вы меняли насос и перепутали провода, он будет крутиться в обратную сторону. Давление при этом не создается, но жужжание будет. Будьте внимательны при подключении нового насоса, обычно на корпусе есть маркировка «+» и «-». Если после замены насос не качает, проверьте, не пережаты ли топливные шланги и не загнут ли патрубок внутри бака. Это тоже довольно частая беда после неаккуратной сборки.
Как проверить бензонасос ВАЗ 2110 без манометра
Если манометра нет, а насос не качает, можно проверить подачу топлива «дедовским» методом. Снимите шланг подачи топлива с рампы (тот, что идет от насоса) и опустите его в пустую пластиковую бутылку. Включите зажигание. Если насос исправен, из шланга должна сильно брызнуть струя бензина. Сильная струя означает, что насос качает, но не факт, что давление в норме. Слабая струя или ее отсутствие — насос неисправен или забит фильтр.
Этот метод хорош для быстрой проверки «на коленке», но помните: он не дает точных цифр. Однако если струи нет вообще, можно смело снимать насос и разбирать его. Заодно обратите внимание на запах. Если из бака пахнет гнилым бензином или чувствуется запах гари — это явный признак того, что насос перегревался и, скорее всего, подлежит замене.
Итак, подведем итог. Проверка бензонасоса на ВАЗ 2110 — это последовательный процесс, который начинается с прослушивания и заканчивается проверкой давления. Не спешите покупать новый насос, пока не проверите предохранители, реле и проводку. В 30% случаев проблема решается заменой реле или прочисткой контактов. Но если вы уверены, что дело в насосе, а именно в его механической части, готовьтесь к замене. Это не самая сложная операция, но требующая аккуратности и чистоты.
| Симптом | Вероятная причина | Метод проверки |
|---|---|---|
| Насос молчит при включении зажигания | Нет питания (реле, предохранитель, проводка) | Мультиметр на разъеме насоса |
| Насос гудит, но мотор не заводится | Забитая сетка, износ насоса, отсутствие давления | Манометр, проверка струи топлива |
| Машина заводится после долгих попыток | Обратный клапан не держит давление | Манометр, наблюдение за падением давления |
Надеюсь, эта инструкция поможет вам сэкономить время и деньги. Помните, что точная диагностика — залог успешного ремонта. И не забывайте про банальные вещи: проверьте, есть ли вообще бензин в баке и не забит ли сапун (вентиляция бака). Иногда из-за забитого сапуна в баке создается вакуум, и насос физически не может втянуть топливо. Это редкая, но очень коварная неисправность, которую легко пропустить.
Разборка и осмотр: что искать внутри
Если вы дошли до снятия насоса, действуйте аккуратно. Снимаем крышку лючка, отсоединяем топливные трубки (запомните их расположение или сфотографируйте на телефон), откручиваем прижимную гайку и вынимаем стакан насоса. Внутри вы увидите сам насос, закрепленный в пластиковом стакане, и сетчатый фильтр. Первым делом осмотрите сетку. Если она черная, забитая песком или ржавчиной — это приговор баку. Сетку можно поменять, но нужно понять, откуда берется грязь.
Сам насос разбирать не стоит, если он не подает признаков жизни. Внутри там стоит электромотор с щетками, и если они стерлись, проще заменить насос целиком. Однако можно проверить его работоспособность напрямую, подав 12 вольт с аккумулятора. Если он не крутится или крутится с трудом, искрит — замена неизбежна. Обратите внимание на состояние резиновых уплотнительных колец на стакане. Если они дубовые или потрескавшиеся, их тоже лучше заменить, иначе будет подсасывать воздух и давление упадет.
Еще одна деталь — обратный клапан. Он находится на выходе насоса или на регуляторе давления. Если вы проверили давление и оно падает быстро, попробуйте продуть трубку подачи топлива. Если воздух проходит свободно в обе стороны, клапан не держит. В некоторых моделях насосов он встроен в корпус, и тогда меняется весь узел. В других — это отдельная деталь, которая крепится на топливном модуле. При замене насоса не поленитесь проверить и его.
Сборка и проверка после ремонта
После замены насоса или его ремонта, сборку производим в обратной последовательности. Важно правильно установить стакан в бак, чтобы не перекрутить шланги. Убедитесь, что уплотнительное кольцо легло ровно, и затяните прижимную гайку без перекосов. Подключаем фишку, надеваем трубки. Перед тем как заводить машину, включите зажигание несколько раз, чтобы насос успел нагнать давление и выгнать воздух из системы. Затем заводите.
После запуска проверьте визуально все соединения на предмет подтекания топлива. Дайте мотору поработать на холостых, затем нажмите на газ, проверьте, как машина реагирует. Если все сделано правильно, двигатель будет работать ровно, без провалов, а давление по манометру будет стабильным. Если же проблема осталась, возможно, дело не в насосе, а в регуляторе давления топлива или забитых форсунках. Но это уже тема для отдельного разговора.
Профилактика: как продлить жизнь насосу
Чтобы не задаваться вопросом «не работает насос на ВАЗ» в самый неподходящий момент, стоит соблюдать простые правила. Во-первых, не ездите на «лампочке» — пустой бак заставляет насос работать всухую и перегреваться. Топливо для него — это и смазка, и охладитель. Постоянная работа на малом остатке топлива гарантированно сокращает ресурс насоса. Старайтесь заправляться, когда стрелка опускается до четверти бака.
Во-вторых, следите за качеством топлива и состоянием фильтров. Топливный фильтр тонкой очистки (тот, что под днищем) нужно менять каждые 20–30 тысяч километров, а лучше чаще, если заправляетесь в сомнительных местах. Забитый фильтр создает избыточное давление в магистрали и заставляет насос работать с перегрузкой. Это верный путь к преждевременному износу щеток и якоря электромотора.
В-третьих, периодически осматривайте проводку и разъемы. Окисленные контакты — это причина просадки напряжения и слабой работы насоса. Если насос начал гудеть громче обычного или изменил тональность звука, это первый звоночек. Не ждите, когда он умрет окончательно, — проведите диагностику заранее. Своевременная замена сетки и чистка бака могут подарить насосу еще несколько лет жизни.
В заключение хочу сказать: не бойтесь диагностировать самостоятельно. ВАЗ 2110 — машина простая и предсказуемая. Проверка бензонасоса — это стандартная процедура, которая занимает от силы час. Главное — не паниковать и действовать по алгоритму. Если вы все проверили, а насос исправен, ищите проблему дальше: в датчике коленвала, в зажигании или в форсунках. Удачи на дорогах!
