Как проверить датчик холостого хода на ВАЗ: пошаговая инструкция с мультиметром

Скажите честно, сколько раз вы пытались завести свой ВАЗ, а он либо схватывал и сразу глох, либо обороты плавали так, что казалось, будто мотор сейчас выпрыгнет из подушек? И ведь самое обидное, что свечи, провода и даже топливный насос вроде бы в порядке, а проблема никуда не девается. В девяти случаях из десяти виноват маленький, но крайне капризный узел — регулятор холостого хода (РХХ), который в народе чаще называют датчиком холостого хода (ДХХ). Это не просто «датчик» в привычном понимании, а самый настоящий шаговый электродвигатель с конусной иглой, который дозирует воздух в обход закрытой дроссельной заслонки.

Многие автовладельцы, услышав странный вой или вибрацию на холостых, сразу грешат на механику двигателя и готовят деньги на капитальный ремонт. Но прежде чем разбирать мотор, давайте разберемся, как проверить ДХХ на ВАЗ своими руками, не имея под рукой дорогостоящего диагностического сканера. Процедура проста, занимает от силы полчаса и требует лишь базовых знаний электрики и прямых рук. Сегодня я покажу вам несколько рабочих методик — от визуального осмотра до проверки мультиметром, которые помогут точно поставить диагноз и не купить новую деталь, если старую можно спасти обычной промывкой.

Прежде чем лезть в подкапотное пространство, нужно точно убедиться, что виноват именно регулятор холостого хода. На инжекторных ВАЗ 2110, 2114, 2115, а также на «Ниве» и «Приоре» симптомы выхода из строя РХХ практически идентичны. Главный признак — нестабильные обороты на холостом ходу: они то падают до критических 500-600 об/мин, то резко подскакивают до 1500-2000. При этом двигатель может глохнуть при резком сбросе газа или при включении нейтральной передачи на ходу. Также характерна «холодная» проблема: мотор запускается, но без постоянного прогрева глохнет, потому что блок управления не получает данных о необходимости увеличить подачу воздуха.

Второй важный аспект — это отсутствие реакции на нагрузку. Включаете кондиционер, печку или дальний свет — обороты должны слегка подниматься, компенсируя нагрузку на генератор. Если при включении мощных потребителей двигатель начинает «захлебываться» или глохнуть, это верный признак того, что игла РХХ заклинила или шаговый механизм потерял управление. Еще один характерный симптом — дерганье автомобиля при движении «накатом» на нейтральной передаче, когда обороты плавают, а машина ведет себя непредсказуемо.

Конструктивно регулятор представляет собой шаговый двигатель с двумя обмотками, на валу которого закреплена конусная игла. Она перекрывает байпасный (обводной) канал, через который воздух поступает во впускной коллектор в обход закрытой дроссельной заслонки. Управляется РХХ импульсами от ЭБУ, который подает напряжение на обмотки в определенной последовательности, заставляя иглу выдвигаться или втягиваться. Именно поэтому проверка регулятора холостого хода на ВАЗ должна включать не только проверку сопротивления обмоток, но и тест на работоспособность самого шагового механизма.

Визуальный осмотр и диагностика без приборов

Начинать всегда нужно с самого простого — визуального осмотра. Снимите воздушный патрубок с дроссельного узла и внимательно посмотрите на сам узел. Если вы видите маслянистый нагар, черный липкий налет на стенках дроссельной заслонки и в канале РХХ, то с вероятностью 90% причина нестабильной работы кроется именно в загрязнении. Игла регулятора упирается в канал, и если на ней образовался слой грязи, она просто не может полностью закрыть или открыть проход для воздуха. В этом случае проверка датчика холостого хода на ВАЗ может закончиться простой промывкой, но об этом позже.

Далее снимите сам регулятор. Для этого обычно нужно открутить два винта (иногда болты под Torx) и аккуратно вытащить его из гнезда. Обратите внимание на состояние уплотнительного кольца — если оно потрескалось или сплющилось, через него будет подсос воздуха, что также вызовет нестабильные обороты. Посмотрите на иглу: она должна свободно ходить, без люфта в стороны и без закусываний. Если игла утоплена в корпус и не возвращается при нажатии, или наоборот, вышла до упора и заклинила — это явный механический дефект. В таком случае ремонт не поможет, только замена.

Есть и старый «дедовский» метод проверки без приборов. Подключите разъем к снятому регулятору, включите зажигание (но не запускайте двигатель!) и прислушайтесь. При включении зажигания ЭБУ подает импульсы на обмотки, и игла должна совершить возвратно-поступательное движение с характерным щелчком или жужжанием. Если вы не слышите никаких звуков — проблема в электрической части РХХ или в проводке. Но учтите, что этот метод не дает полной гарантии, так как шаговый двигатель может шевелиться, но не развивать достаточного усилия при работе под нагрузкой.

Проверка мультиметром: электрические параметры

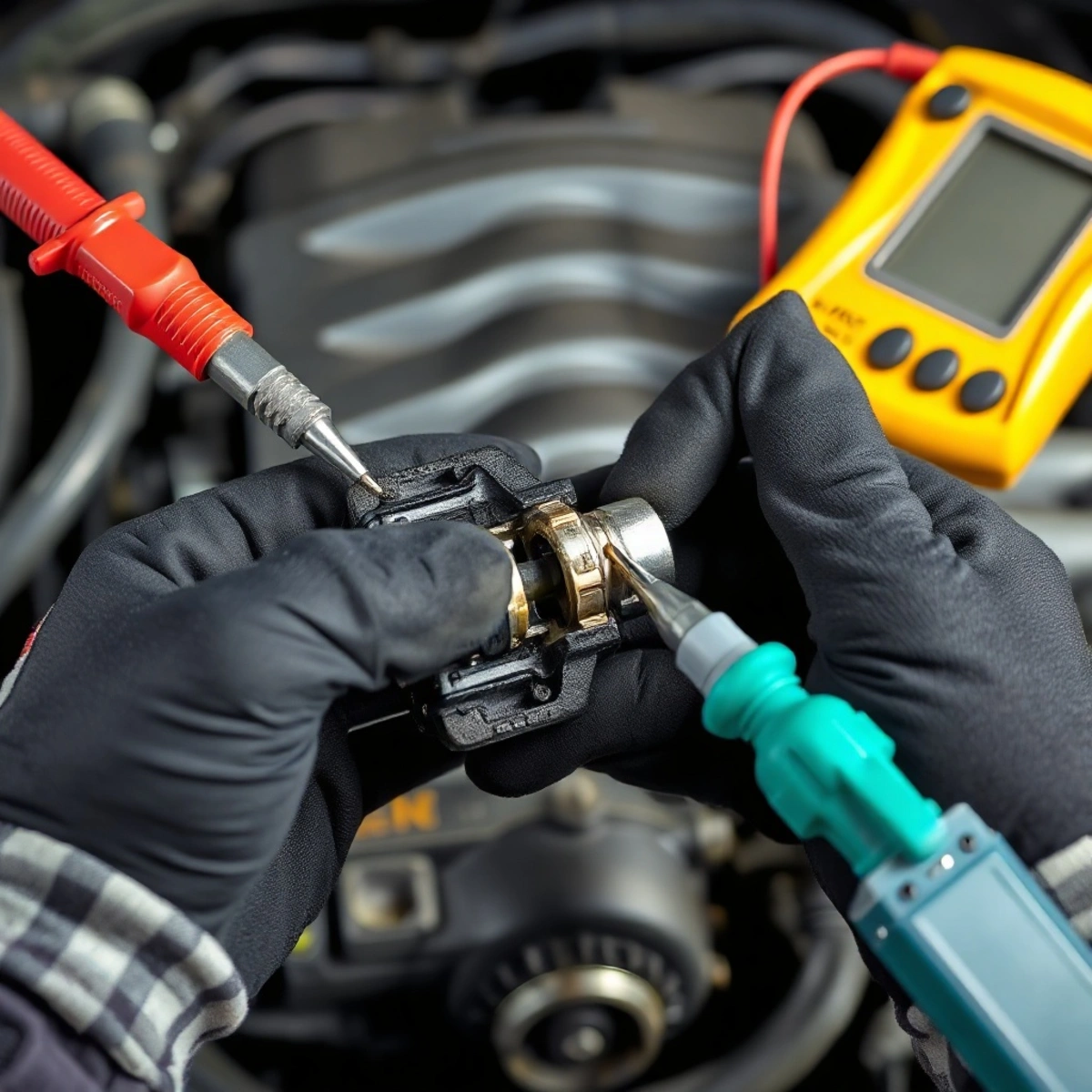

Теперь переходим к самому информативному методу — проверке регулятора холостого хода ВАЗ мультиметром. Для этого вам понадобится обычный тестер, способный измерять сопротивление в диапазоне до 200 Ом. Отключите разъем от регулятора. На колодке РХХ вы найдете четыре контакта, которые образуют две обмотки. Обычно это контакты A-B (обмотка 1) и C-D (обмотка 2). Сопротивление каждой обмотки исправного регулятора должно быть в пределах 50-53 Ом (допускается небольшой разброс до 55 Ом). Если сопротивление отличается на 10 Ом и более между обмотками — регулятор неисправен и подлежит замене.

Как проверить датчик холостого хода на ВАЗ мультиметром на предмет короткого замыкания? Просто измерьте сопротивление между каждой обмоткой и корпусом регулятора. Для этого один щуп мультиметра ставите на контакт обмотки, второй — на металлический корпус. Сопротивление должно быть бесконечно большим (обычно тестер показывает «1» или «OL»). Если вы видите какое-то конкретное значение или, тем более, нулевое сопротивление — это межвитковое замыкание или пробой на корпус. Такой РХХ будет работать нестабильно или не работать вовсе, а также может вывести из строя выходные транзисторы в блоке управления. Это, кстати, одна из самых частых причин, почему после замены РХХ проблема возвращается — сгорел драйвер в ЭБУ.

Однако помните, что полная проверка датчика холостого хода на ВАЗ не ограничивается только измерением сопротивления. Шаговый двигатель может иметь номинальное сопротивление, но при этом не вращаться из-за обрыва внутри обмотки под воздействием температуры или вибрации. Поэтому обязательно проведите динамический тест. Подайте питание от аккумулятора (12 В) на обмотки поочередно, соблюдая полярность. Для этого можно использовать обычные провода с «крокодилами». При подаче импульсов игла должна выдвигаться и втягиваться. Если игла стоит на месте или двигается рывками — регулятор неисправен, даже если сопротивление в норме.

Промывка и адаптация: как оживить регулятор

Если визуальный осмотр показал, что игла и канал забиты нагаром, а мультиметр показал нормальное сопротивление, не спешите выбрасывать деталь. Часто проверка датчика холостого хода на ВАЗ заканчивается его успешной промывкой, которая восстанавливает работоспособность на 100%. Вам понадобится карбклинер или специальный очиститель для дроссельной заслонки. Ни в коем случае не используйте ацетон, бензин или агрессивные растворители — они могут разрушить пластиковые детали и смазку внутри шагового двигателя.

Аккуратно распылите очиститель на иглу и внутрь корпуса регулятора, стараясь не залить жидкость глубоко в механизм. Дайте составу подействовать 5-10 минут, затем протрите иглу чистой ветошью и повторите процедуру. Для лучшего эффекта можно использовать ватную палочку, смоченную в очистителе, чтобы снять застарелый нагар. После промывки обязательно проверьте ход иглы — она должна двигаться плавно, без заеданий. Если игла ходит туго, можно капнуть одну каплю WD-40 или специальной силиконовой смазки на шток, но не на саму иглу — чтобы не притягивать пыль.

После установки промытого (или нового) регулятора холостого хода на ВАЗ необходимо провести процедуру адаптации. На большинстве инжекторных ВАЗов это происходит автоматически при включении зажигания. Но если обороты все еще плавают, можно сбросить адаптацию ЭБУ, скинув клемму с аккумулятора на 10-15 минут. После этого блок управления заново «обучится» и откалибрует положение иглы. Также не забудьте проверить состояние колодки проводов: окисленные контакты — частая причина неработающего нового регулятора. Зачистите контакты и обработайте их специальной смазкой для электрических разъемов.

Типичные ошибки и сравнительная таблица неисправностей

Многие начинающие диагносты совершают одну и ту же ошибку: снимают регулятор, проверяют его сопротивление, видят норму и ставят обратно, не проверив состояние байпасного канала в дроссельном узле. А ведь именно там часто сидит основная проблема — канал забит настолько, что даже новая игла не может обеспечить нужный расход воздуха. Поэтому всегда проверяйте сам канал: он должен быть чистым, без нагара и посторонних предметов. Продуйте его карбклинером и протрите насухо.

Вторая распространенная ошибка — покупка дешевого неоригинального регулятора. На рынке полно подделок, которые имеют заниженное сопротивление обмоток (около 35-40 Ом вместо положенных 50-53 Ом). Такой регулятор будет работать, но перегреваться, и через месяц-другой выйдет из строя, а вместе с ним может сгореть и драйвер в ЭБУ. Поэтому при покупке всегда проверяйте сопротивление прямо в магазине, если есть возможность. Или покупайте оригинальные запчасти у проверенных поставщиков.

Чтобы вам было проще ориентироваться в диагностике, приведу сводную таблицу типичных симптомов и их причин:

И еще один важный момент: если после замены РХХ проблема осталась, проверьте дроссельный узел на предмет загрязнения и проверьте датчик положения дроссельной заслонки (ДПДЗ). Часто эти два датчика работают в связке, и неисправность одного может имитировать отказ другого. Также не забывайте про подсос воздуха через вакуумные шланги и прокладку впускного коллектора — это одна из скрытых причин, которая сводит на нет все усилия по замене регулятора.

Вот мы и разобрались, как проверить датчик холостого хода на ВАЗ всеми доступными способами. Как видите, процедура не требует сложного оборудования и специальных навыков. Начните с визуального осмотра, затем возьмите мультиметр и проверьте сопротивление обмоток, и только потом принимайте решение о замене. В большинстве случаев проблема решается обычной промывкой или заменой недорогой детали, а не капитальным ремонтом двигателя. Удачи на дорогах и ровных холостых оборотов!
